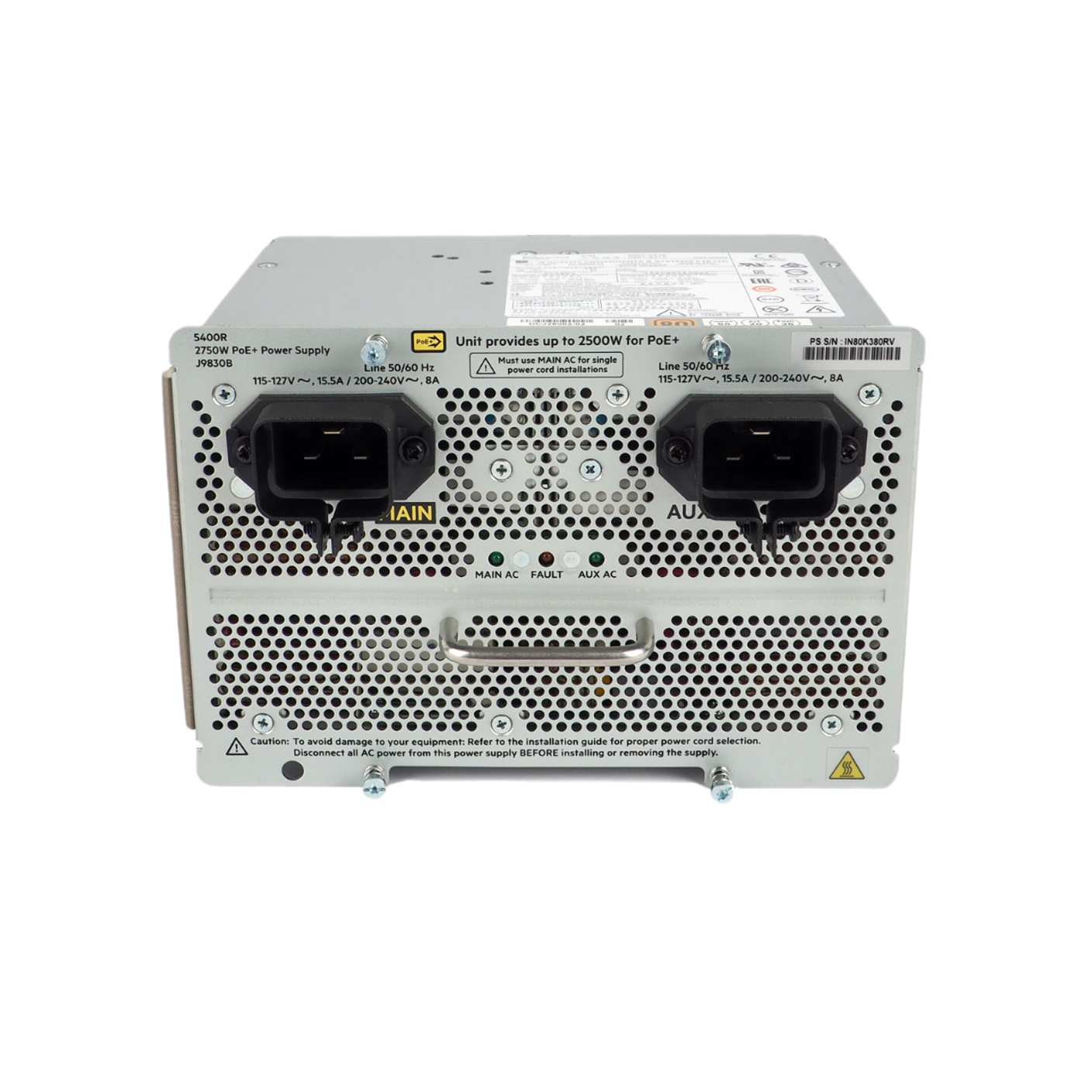

Блок питания HPE Aruba J9830A: мощное PoE+-питание для коммутаторов 5400R zl2
J9830A (HPE Aruba 5400R 2750W PoE+ zl2 Power Supply) — самый мощный блок питания в линейке модульных коммутаторов Aruba 5400R zl2. Он рассчитан на плотное использование PoE+: питание IP-телефонов, точек доступа Wi-Fi, IP-камер и других устройств в крупных кампусных сетях. Модуль устанавливается в шасси 5406R и 5412R, поддерживает горячую замену и резервирование.
Характеристики ниже приведены по общедоступным данным производителя. Перед покупкой сверьте их с актуальным даташитом HPE Aruba и документацией к вашему шасси, особенно в части PoE-бюджета, типа входного разъёма и требований к электросети.
Назначение и особенности
Коммутаторы серии 5400R zl2 построены по модульному принципу: в шасси устанавливаются интерфейсные модули, модули управления и блоки питания. Суммарный PoE-бюджет коммутатора зависит от количества и мощности установленных блоков питания. J9830A выбирают, когда нужен максимальный PoE-бюджет на один слот.
Основные преимущества модели:
- Максимальная мощность в линейке zl2 — до 2750 Вт на один модуль.
- Поддержка PoE/PoE+ (IEEE 802.3af/at) для большого количества портов.
- Горячая замена (hot-swap) — модуль можно заменить без остановки коммутатора.
- Резервирование — при установке нескольких блоков поддерживаются схемы N+1 и N+N (в зависимости от шасси и режима распределения мощности).
- Работа только от сети 200–240 В, что характерно для мощных БП и важно учитывать при планировании электропитания стойки.
Основные характеристики J9830A
Оборудование, в котором используется J9830A
Блок предназначен для шасси серии 5400R zl2 и готовых комплектов (bundle) на их основе:
Для комплектов с пометкой «No PSU» блоки питания приобретаются отдельно, и J9830A — оптимальный выбор для конфигураций с большим количеством PoE+-портов (например, с модулями J9986A 24p PoE+ v3 zl2 — сверяйте артикулы модулей по документации).
Аналогичные модели блоков питания
В линейке 5400R zl2 J9830A имеет двух «младших братьев», которые устанавливаются в те же слоты:
Также часто в запросах встречаются блоки питания предыдущего поколения 5400zl — J8712A (875 Вт), J8713A (1500 Вт PoE) и J9306A (1500 Вт PoE+). Они внешне похожи, но предназначены для шасси 5400zl (J8697A, J8698A, J8699A, J8700A и др.), а не для 5400R zl2.
Чем J9830A отличается от других моделей
От J9828A (700 Вт). Разница в мощности почти в 4 раза. J9828A подходит для коммутаторов с минимальной PoE-нагрузкой или только для питания самого шасси и модулей. J9830A рассчитан на десятки и сотни PoE+-устройств. При этом J9828A работает и от сети 110 В, а J9830A — только от 200–240 В.
От J9829A (1100 Вт). J9829A — компромиссный вариант с универсальным входом 100–240 В, но его PoE-бюджета может не хватить при полностью заполненном PoE+-модулями шасси 5412R. J9830A даёт значительно больший запас мощности, но требует более мощной линии питания и соответствующего кабеля.
От блоков серии 5400zl (J8712A, J8713A, J9306A). Главное отличие — совместимость: блоки zl2 разработаны для шасси 5400R и не взаимозаменяемы с блоками старой серии zl. Установка блока питания от 5400zl в 5400R zl2 (и наоборот) не поддерживается, даже если разъём физически подходит.
По требованиям к инфраструктуре. Из-за высокой мощности J9830A использует разъём C20 и рассчитан на ток до 16 А, тогда как младшие модели обычно работают с распространённым разъёмом C14/C13. Это нужно учитывать при выборе PDU и кабелей для стойки.
По смешиванию моделей. Производитель не рекомендует устанавливать в одно шасси блоки питания разной мощности: при смешанной конфигурации распределение мощности и резервирование могут работать некорректно. Для отказоустойчивой схемы лучше использовать одинаковые модули.
Как выбрать блок питания для 5400R zl2
- Посчитайте суммарное потребление PoE-устройств, которые будут подключены к коммутатору, с запасом 20–30%.
- Определите схему резервирования: N+1 (один запасной блок) или N+N (полное дублирование, например, от двух независимых линий).
- Проверьте, какое напряжение доступно в серверной: если только 110–127 В, J9830A не подойдёт.
- Убедитесь, что PDU имеет выходы C19 и рассчитан на нужный ток.
- Выбирайте одинаковые модели блоков для всего шасси.
В шасси Aruba 5406R zl2 и 5412R zl2 устанавливаются интерфейсные модули v3 zl2 и v2 zl, модули управления, блоки питания и вентиляторные модули. Модули первого поколения (v1 zl) не поддерживаются.
Артикулы и названия приведены по памяти на основе общедоступных данных HPE Aruba. Перед покупкой сверьте их с актуальным QuickSpecs для 5400R zl2 и с версией прошивки (ArubaOS-Switch / KB), так как поддержка отдельных модулей зависит от версии ПО.
Интерфейсные модули v3 zl2 (основные для 5400R)
Модули третьего поколения раскрывают все возможности шасси. Большинство из них поддерживают MACsec, в названии это отражается как «MACsec v3 zl2».
Интерфейсные модули v2 zl (совместимость с предыдущим поколением)
Эти модули пришли из серии 5400zl и позволяют перенести существующие модули в новое шасси.
Режимы работы при смешивании v2 и v3
Это важный практический момент при планировании конфигурации:
- Режим v3 (только модули v3 zl2) — доступны все функции шасси: MACsec, полная производительность, расширенные таблицы.
- Режим совместимости v2 включается, если в шасси установлен хотя бы один модуль v2 zl. В этом режиме часть возможностей модулей v3 ограничивается, например MACsec и некоторые масштабируемые параметры.
Поэтому для новых инсталляций рекомендуются только модули v3. Модули v2 разумно использовать при миграции с 5400zl, чтобы не выбрасывать уже имеющееся оборудование.
Служебные и инфраструктурные модули
Ранее для серии zl выпускались сервисные модули Advanced Services zl, например для приложений безопасности и управления сетью. Их поддержка в 5400R зависит от конкретной модели и версии ПО, поэтому её нужно проверять отдельно в QuickSpecs.
Что не подходит для 5400R zl2
- Модули v1 zl (например, J8702A, J8705A, J8708A) не поддерживаются.
- Блоки питания 5400zl (J8712A, J8713A, J9306A) несовместимы.
- Модули управления старых шасси 5400zl не используются.
Для Aruba 5400R zl2 выпускается один модуль управления — J9827A (Aruba 5400R zl2 Management Module). Он подходит для обоих шасси, 5406R zl2 и 5412R zl2, а резервирование управления достигается установкой второго такого же модуля.
Основные характеристики J9827A
Резервирование управления
При установке двух модулей J9827A один работает как активный, второй — как резервный. Поддерживаются режимы:
- Nonstop switching (hot standby) — резервный модуль синхронизирован с активным. При отказе переключение происходит практически без прерывания передачи трафика.
- Warm standby — резервный модуль загружен, но при переключении возможна кратковременная перезагрузка части функций.
Резервирование позволяет также обновлять прошивку с минимальным временем простоя. Сама коммутация выполняется на интерфейсных модулях, поэтому при переключении управления передача трафика не прекращается.
Важные нюансы
- Модуль от 5400zl не подходит. Модуль управления старых шасси 5400zl (J8726A) несовместим с 5400R zl2. У нового поколения другая архитектура, и управление реализовано на отдельном модуле нового типа.
- Оба модуля должны быть одинаковыми. Для резервирования нужны два J9827A с одинаковой версией прошивки. Обычно резервный модуль синхронизирует ПО с активным автоматически.
- Режим VSF. При объединении двух шасси 5400R в виртуальный коммутатор (VSF) возможны ограничения на использование второго модуля управления в каждом шасси. Их нужно проверять по документации для вашей версии ПО.
- Комплектация. Шасси и готовые комплекты 5400R обычно поставляются с одним модулем управления. Второй модуль для резервирования приобретается отдельно. Точную комплектацию проверяйте по артикулу конкретного комплекта.
Вывод
HPE Aruba J9830A — оптимальный выбор для коммутаторов 5406R и 5412R zl2, где требуется максимальный PoE+-бюджет: в крупных кампусах, бизнес-центрах, на производствах и в системах видеонаблюдения. Если PoE-нагрузка умеренная или в помещении нет сети 200–240 В, стоит рассмотреть J9829A или J9828A.
