Блок питания HPE Aruba J9830A: мощное PoE+-питание для коммутаторов 5400R zl2

Блок питания ARUBA HPE 5400R серии 5406R 5412R  2750W PoE+ ZL2 Power Module J9830A J9830B DСJ28002-01  J9830-61001 0957-2415

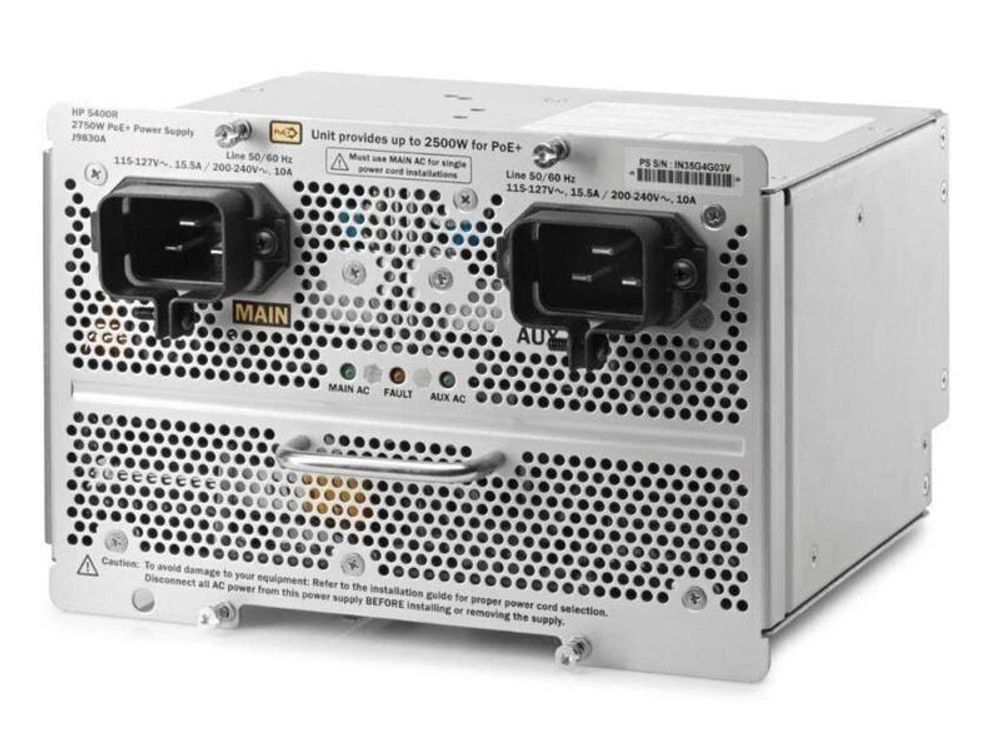

J9830A (HPE Aruba 5400R 2750W PoE+ zl2 Power Supply) — самый мощный блок питания в линейке модульных коммутаторов Aruba 5400R zl2. Он рассчитан на плотное использование PoE+: питание IP-телефонов, точек доступа Wi-Fi, IP-камер и других устройств в крупных кампусных сетях. Модуль устанавливается в шасси 5406R и 5412R, поддерживает горячую замену и резервирование.

Характеристики ниже приведены по общедоступным данным производителя. Перед покупкой сверьте их с актуальным даташитом HPE Aruba и документацией к вашему шасси, особенно в части PoE-бюджета, типа входного разъёма и требований к электросети.

Назначение и особенности

Коммутаторы серии 5400R zl2 построены по модульному принципу: в шасси устанавливаются интерфейсные модули, модули управления и блоки питания. Суммарный PoE-бюджет коммутатора зависит от количества и мощности установленных блоков питания. J9830A выбирают, когда нужен максимальный PoE-бюджет на один слот.

Основные преимущества модели:

• Максимальная мощность в линейке zl2 — до 2750 Вт на один модуль.
• Поддержка PoE/PoE+ (IEEE 802.3af/at) для большого количества портов.
• Горячая замена (hot-swap) — модуль можно заменить без остановки коммутатора.
• Резервирование — при установке нескольких блоков поддерживаются схемы N+1 и N+N (в зависимости от шасси и режима распределения мощности).
• Работа только от сети 200–240 В, что характерно для мощных БП и важно учитывать при планировании электропитания стойки.

Основные характеристики J9830A

Оборудование, в котором используется J9830A

Блок предназначен для шасси серии 5400R zl2 и готовых комплектов (bundle) на их основе:

Для комплектов с пометкой «No PSU» блоки питания приобретаются отдельно, и J9830A — оптимальный выбор для конфигураций с большим количеством PoE+-портов (например, с модулями J9986A 24p PoE+ v3 zl2 или J9987A 24p PoE+ v3 zl2 SFP/10/100/1000 — сверяйте артикулы модулей по документации).

Аналогичные модели блоков питания

В линейке 5400R zl2 J9830A имеет двух «младших братьев», которые устанавливаются в те же слоты:

Также часто в запросах встречаются блоки питания предыдущего поколения 5400zl — J8712A (875 Вт), J8713A (1500 Вт PoE) и J9306A (1500 Вт PoE+). Они внешне похожи, но предназначены для шасси 5400zl (J8697A, J8698A, J8699A, J8700A и др.), а не для 5400R zl2.

Чем J9830A отличается от других моделей

От J9828A (700 Вт). Разница в мощности почти в 4 раза. J9828A подходит для коммутаторов с минимальной PoE-нагрузкой или только для питания самого шасси и модулей. J9830A рассчитан на десятки и сотни PoE+-устройств. При этом J9828A работает и от сети 110 В, а J9830A — только от 200–240 В.

От J9829A (1100 Вт). J9829A — компромиссный вариант с универсальным входом 100–240 В, но его PoE-бюджета может не хватить при полностью заполненном PoE+-модулями шасси 5412R J9830A даёт значительно больший запас мощности, но требует более мощной линии питания и соответствующего кабеля.

От блоков серии 5400zl (J8712A, J8713A, J9306A). Главное отличие — совместимость: блоки zl2 разработаны для шасси 5400R и не взаимозаменяемы с блоками старой серии zl. Установка блока питания от 5400zl в 5400R zl2 (и наоборот) не поддерживается, даже если разъём физически подходит.

По требованиям к инфраструктуре. Из-за высокой мощности J9830A использует разъём C20 и рассчитан на ток до 16 А, тогда как младшие модели обычно работают с распространённым разъёмом C14/C13. Это нужно учитывать при выборе PDU и кабелей для стойки.

По смешиванию моделей. Производитель не рекомендует устанавливать в одно шасси блоки питания разной мощности: при смешанной конфигурации распределение мощности и резервирование могут работать некорректно. Для отказоустойчивой схемы лучше использовать одинаковые модули.

Как выбрать блок питания для 5400R zl2

1. Посчитайте суммарное потребление PoE-устройств, которые будут подключены к коммутатору, с запасом 20–30%.
2. Определите схему резервирования: N+1 (один запасной блок) или N+N (полное дублирование, например, от двух независимых линий).
3. Проверьте, какое напряжение доступно в серверной: если только 110–127 В, J9830A не подойдёт.
4. Убедитесь, что PDU имеет выходы C19 и рассчитан на нужный ток.
5. Выбирайте одинаковые модели блоков для всего шасси.

Вывод

HPE Aruba J9830A — оптимальный выбор для коммутаторов 5406R и 5412R zl2, где требуется максимальный PoE+-бюджет: в крупных кампусах, бизнес-центрах, на производствах и в системах видеонаблюдения. Если PoE-нагрузка умеренная или в помещении нет сети 200–240 В, стоит рассмотреть J9829A или J9828A.
