Вентилятор HP для серверов HP PROLIANT DL360E , DL360P Gen8 (667882-001, 654752-001) 822531-001, 732136-001

Вентилятор для серверов DL360E Gen8 / DL360P Gen8

HP FAN DUAL ROTORS FOR HP PROLIANT DL360E Gen8 / DL360P Gen8

HPE 667882-001 — запасной (spare) вентилятор с поддержкой горячей замены для серверов HPE ProLiant DL360p  DL360У поколения  Gen8.

Это компактный высокооборотный модуль для корпуса 1U. Он отвечает за продув процессоров, модулей памяти, дисковой корзины и плат расширения. Вентиляторы работают в резервированной схеме, поэтому при отказе одного модуля сервер продолжает работать, а неисправный модуль можно заменить без выключения.

При отказе второго вентилятора - серверу поступает команда на отключение.

Поэтому всегда необходимо иметь в запасе 1-2 вентилятора для оперативной замены.

Парт-номер и номер сборки

У HPE для одной и той же детали часто есть несколько номеров:

• Spare part number — номер, под которым деталь поставляется как запчасть. У этого вентилятора это 667882-001.
• Assembly part number — номер, указанный на наклейке самой детали. Для этого вентилятора обычно встречается 654752-001.
• (Список всех номеров приложен  в конце)

Поэтому в объявлениях и спецификациях эти номера часто указывают вместе, например «654752-001 / 667882-001». Физически это один и тот же вентилятор.

Основные характеристики 667882-001

Оборудование, в котором используется вентилятор

HPE ProLiant DL360e Gen8 — более бюджетная модель того же поколения. Так же можно использовать в ней 667882-001 или вентилятор с аналогичным артикулом - полный список в конце

Чем 667882-001 отличается от аналогов

От вентиляторов DL380p Gen8 (662520-001). DL380p — сервер формата 2U с крупными вентиляторами около 60 мм. Модуль для DL360p Gen8 рассчитан на корпус 1U: он меньше, работает на более высоких оборотах и физически не подходит к отсекам DL380p. Верно и обратное.

От вентиляторов DL360 G6/G7 (532149-001). У предыдущего поколения другая конструкция корпуса, другой разъём и другое расположение отсеков. Эти модели невзаимозаменяемы.

От вентиляторов DL360 Gen9 (775415-001). У Gen9 изменена схема размещения вентиляторов, а также корпус и крепление модуля. Установка вентилятора Gen8 в Gen9 и наоборот не поддерживается.

Внешний вид и тип фиксации

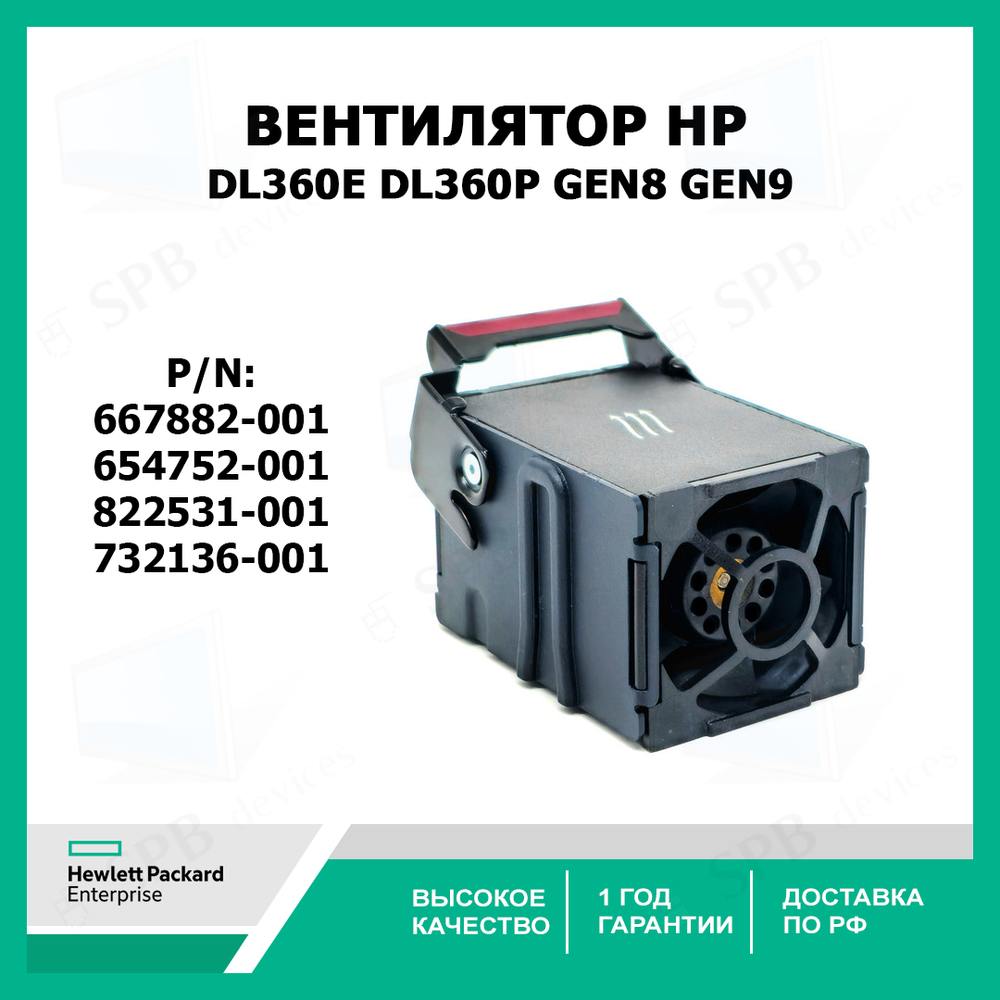

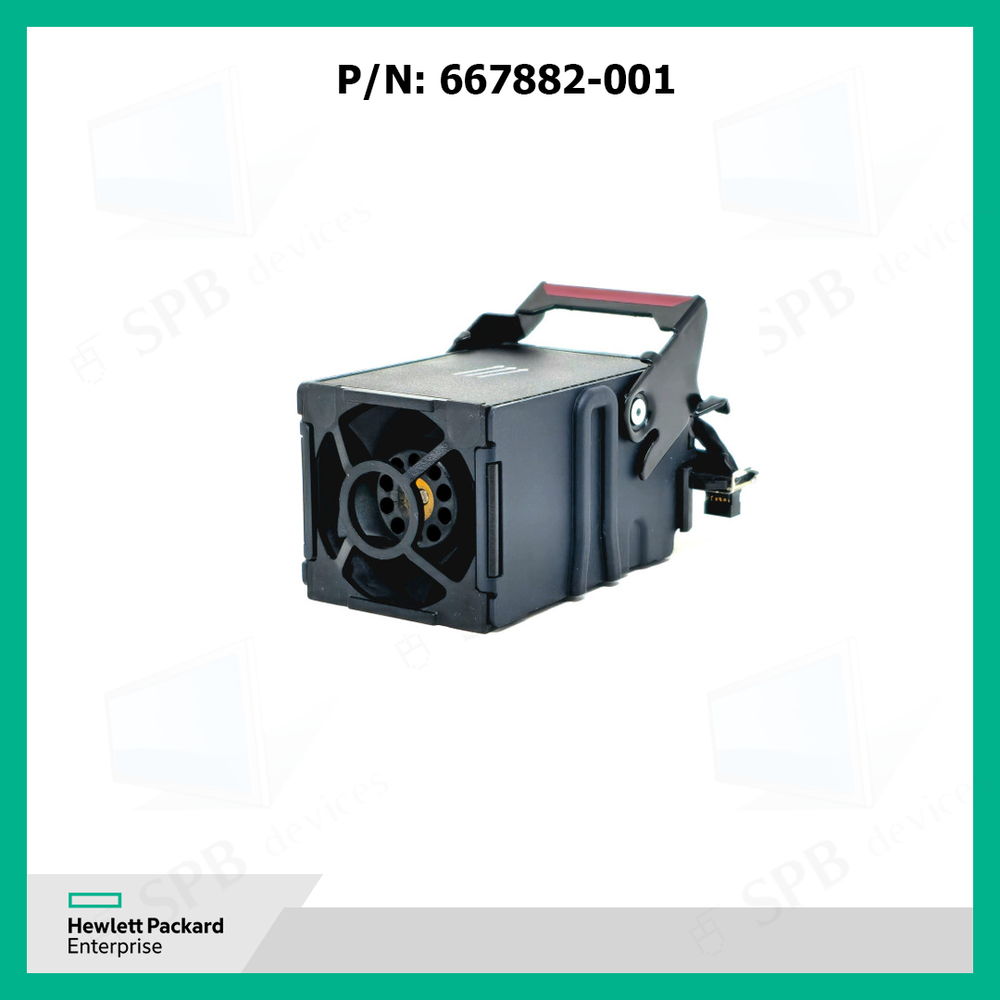

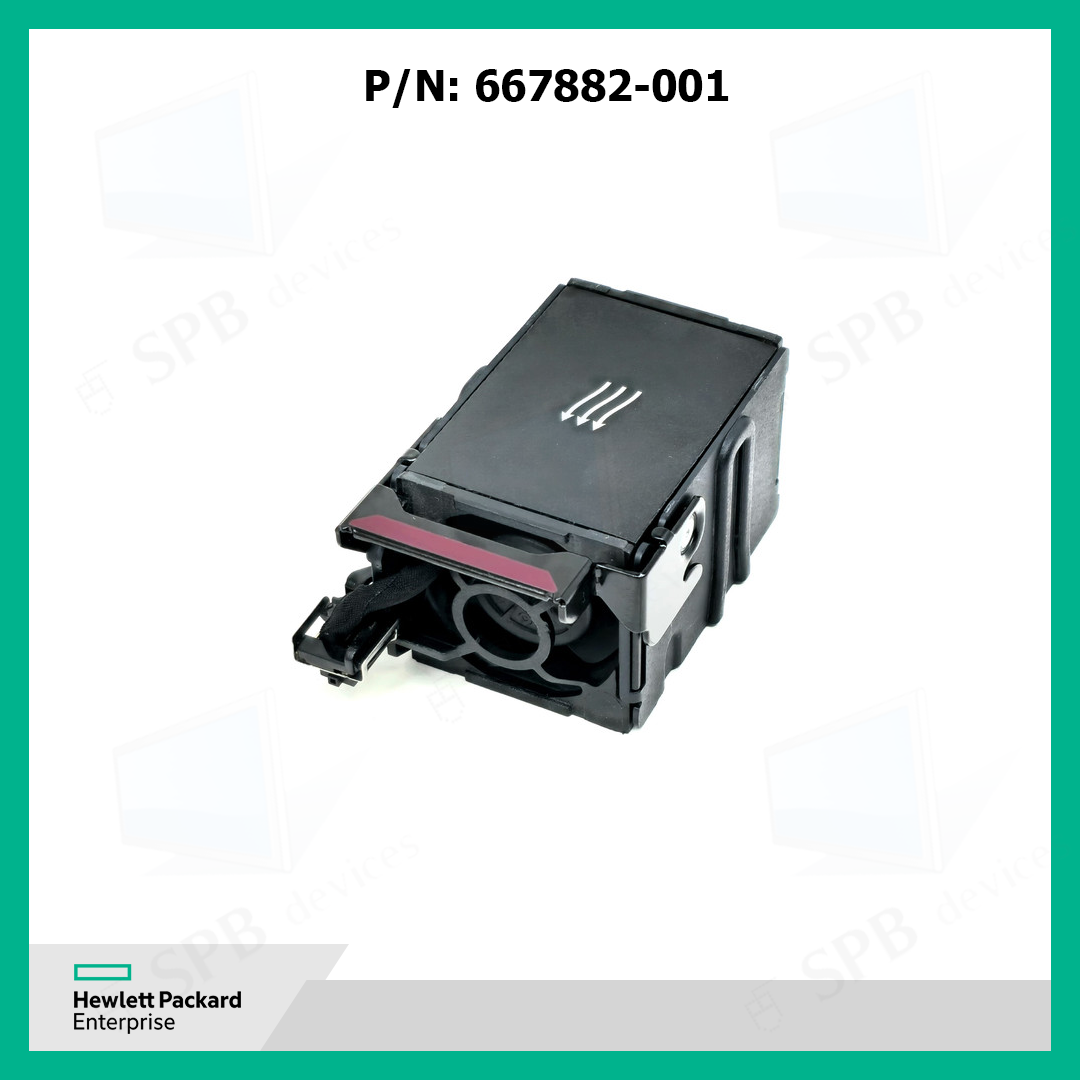

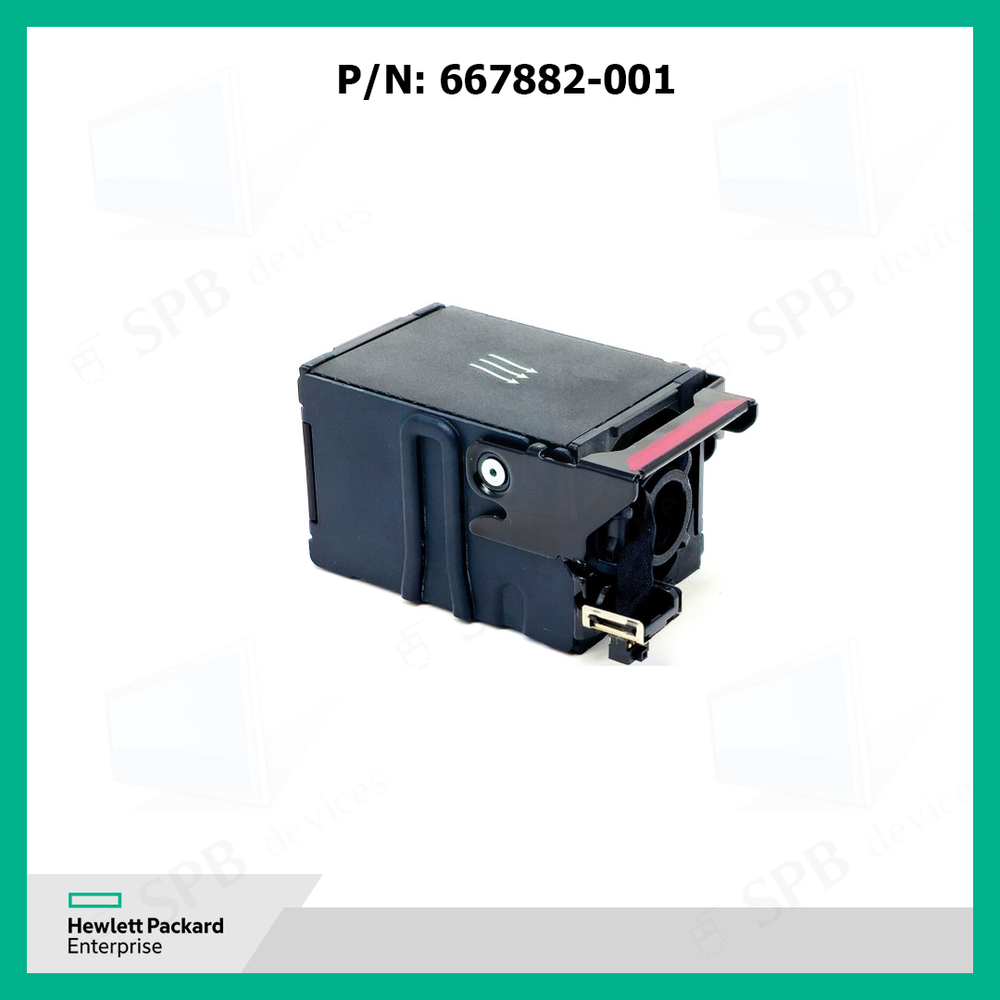

Внешний вид 667882-001:

• компактный модуль в чёрном пластиковом корпусе;
• сам вентилятор открыта с торцов, воздушный поток идёт от передней панели к задней;
• на нижней части корпуса расположен ответный разъём, который вставляется в разъём на плате или в держателе вентиляторов;
• на корпусе есть наклейка с номерами (assembly/spare), ревизией и данными производителя вентиялтора, например Delta или Nidec в зависимости от партии.

Тип фиксации:

• модуль устанавливается вертикально сверху в отсек держателя вентиляторов, который расположен между дисковой корзиной и процессорами;
• фиксация происходит за счёт направляющих отсека и пластиковой защелки-язычка на корпусе;
• для извлечения нужно снять верхнюю крышку сервера, нажать защелку или взяться за точки захвата и потянуть модуль вверх;
• у HPE точки для компонентов с горячей заменой обычно отмечены цветом (у Gen8 это оттенок «port wine»/бордовый).
• Конкретное оформление защелки  бывает двух видов: 1) металлическая двигающаяся защелка 2) пластиковая зафиксированная защелка. Оба вентилятора одинаково подходят ко всем моделям серверов разных ревизий

Как отличаются крепления у соседних поколений:

Комплектность сервера вентиляторами

Сервер DL360p Gen8 поставляется с предустановленными вентиляторами. Их количество зависит от числа процессоров:

• Конфигурация с 1 процессором. Часть отсеков, которые отвечают за охлаждение зоны второго процессора, закрыта заглушками (fan blanks). Этого достаточно для охлаждения одного CPU с резервированием.
• Конфигурация с 2 процессорами. Заполняются все отсеки. Второй процессор и его модули памяти добавляют тепловую нагрузку, и для сохранения резервирования нужны дополнительные вентиляторы.

В DL360p Gen8 предусмотрено до 8 отсеков под вентиляторы. В конфигурации с 1 CPU обычно устанавливается 6 вентиляторов, с 2 CPU — все 8.

Как количество процессоров влияет на установку вентиляторов

1. При добавлении второго процессора нужно заменить заглушки в соответствующих отсеках на вентиляторы 667882-001. Без этого сервер может сообщить о нарушении резервирования охлаждения или ограничить работу.
2. Заглушки обязательны в пустых отсеках. Они обеспечивают правильное направление воздушного потока. Без них воздух уходит через пустой отсек, и компоненты хуже охлаждаются.
3. Отказ одного вентилятора в резервированной конфигурации не останавливает сервер. Остальные вентиляторы повышают обороты, а в iLO появляется предупреждение. Заменить модуль можно на работающем сервере.
4. При апгрейде также учитывайте радиатор второго процессора. В 1U-серверах HPE он входит в комплект опции процессора и должен соответствовать модели CPU.
5. В более поздних поколениях (gen9 gen10 и др. )вентиляторы различаются по интенсивности воздушного потока и скорости вращения, для простоты восприятия условно поделены на 2 типа: Standart и High performance и они имеют разные артикулы - но для поколения Gen8 такого разделения нет  - это всегда один и тот же вентилятор.

Как выбрать и заменить вентилятор

1. Проверьте номер на наклейке установленного вентилятора: 654752-001 или 667882-001.
2. Убедитесь, что сервер — именно DL360p Gen8, а не DL360e Gen8
3. Посмотрите в iLO , какой отсек сообщает об ошибке.
4. Снимите крышку сервера. Замену можно выполнять без выключения, но работать нужно быстро, чтобы не нарушить охлаждение.
5. Извлеките неисправный модуль, установите новый в тот же отсек до щелчка защелки.
6. Проверьте в iLO, что вентилятор определился, а статус резервирования охлаждения — «Redundant».

Вывод

HPE 667882-001 (assembly 654752-001) — штатный вентилятор с горячей заменой для HPE ProLiant DL360p Gen8. Он невзаимозаменяем с вентиляторами DL380p Gen8, серверов G6/G7 и Gen9. Количество установленных вентиляторов зависит от числа процессоров: в двухпроцессорной конфигурации заполняются все отсеки, а в однопроцессорной часть отсеков закрыта заглушками. При апгрейде до двух процессоров вентиляторы нужно докупить.

Совместимые парт номера:

822531-001

654752-001
661530-B21
667882-001
667882-001
696154-002
697183-001
732136-001

740214-B21

732136-001 (822531-001)
697183-001 697183-002 697183-003

Характеристики:

DC12V 1.82A

Скорость вращения: до 10000 об/мин

Размеры: 40x40x56mm

Уровень шума: до 57,5dB
