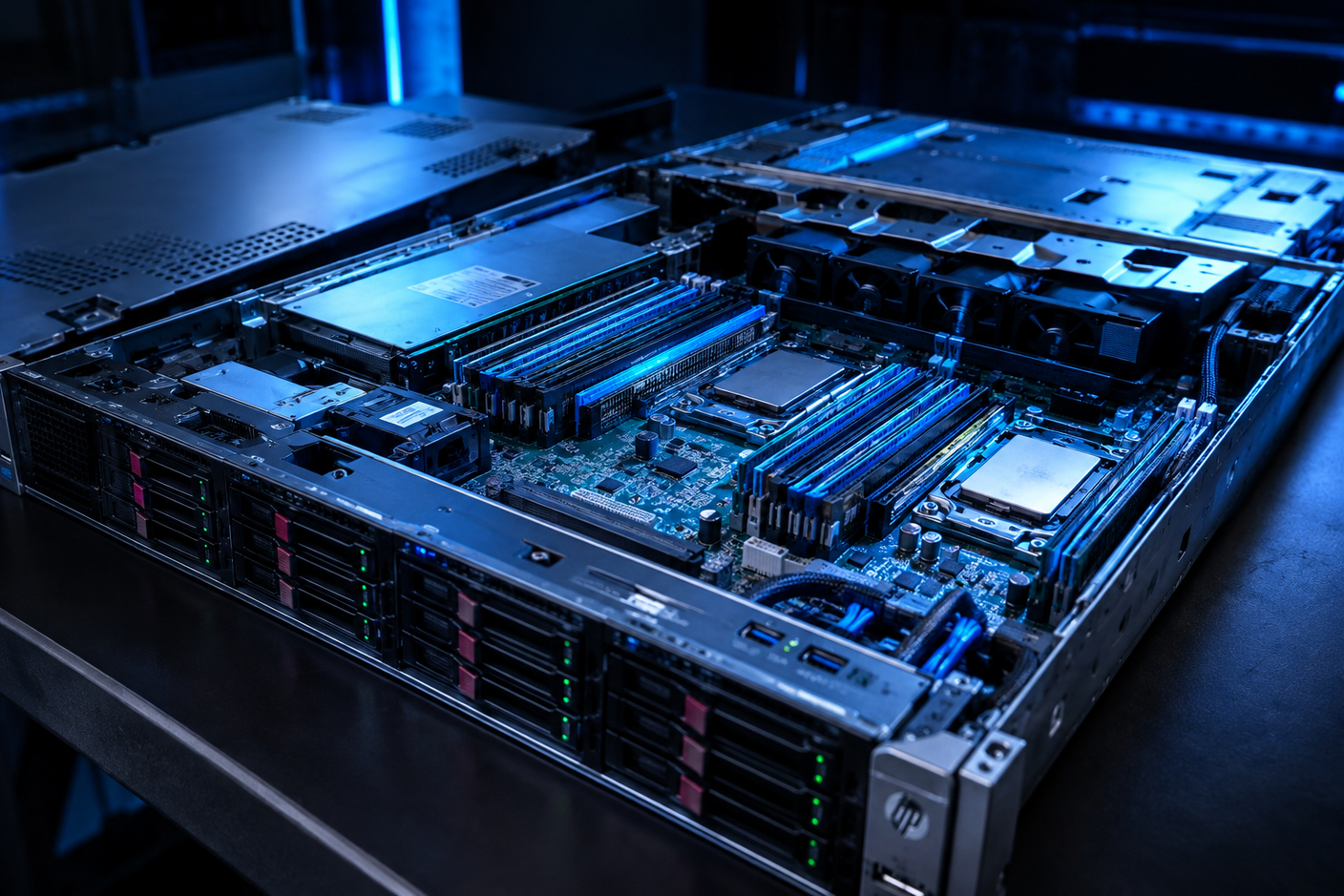

Сервер HPE ProLiant DL360 Gen9, несмотря на возраст, остается востребованным решением для малого бизнеса, тестовых лабораторий и некритичных задач. Его популярность в 2026 году объясняется доступностью на вторичном рынке, огромным выбором запчастей и предсказуемой производительностью. В этой статье мы подробно разбираем сервер HP DL360 gen9, чтобы помочь вам с выбором конфигурации, поиском комплектующих и базовой настройкой.
Этот компактный стоечный сервер формата 1U предлагает отличный баланс вычислительной мощности, плотности размещения и возможностей расширения. Понимание его архитектуры — ключ к успешной и долгосрочной эксплуатации.
Ключевые технические характеристики HP DL360 Gen9
Прежде чем переходить к подбору запчастей, важно понимать базовые параметры и характеристики этой платформы. Сервер построен на надежной и хорошо изученной архитектуре, что делает его предсказуемым в работе.
Процессорная мощность: поддержка Intel Xeon E5-2600 v3 и v4
Сердце сервера — один или два процессора семейства Intel Xeon E5-2600. Платформа DL360 Gen9 совместима с двумя поколениями этих чипов:
- Intel Xeon E5-2600 v3 (Haswell): Отличное бюджетное решение. Модели варьируются от 4 до 18 ядер.
- Intel Xeon E5-2600 v4 (Broadwell): Более современные процессоры с количеством ядер от 4 до 22. Обеспечивают лучшую производительность на ватт и поддерживают более быструю память (DDR4 2400 МГц).
Важно: Для установки процессоров v4 на плату, которая изначально работала с v3, возможно, потребуется обновление BIOS/UEFI. Хотя как правило стандартные модели одинаково работают как v3 так и v4 на одной материнской плате
Оперативная память: возможности DDR4 SmartMemory
Платформа оснащена 24 слотами для оперативной памяти DDR4, что обеспечивает впечатляющие возможности масштабирования. Сервер поддерживает технологию HPE SmartMemory, которая гарантирует оптимальную производительность и стабильность.
- Типы памяти: RDIMM (Registered DIMM) и LRDIMM (Load-Reduced DIMM).
- Максимальный объем:
- До 768 ГБ с использованием модулей RDIMM.
- До 1.5 ТБ с использованием модулей LRDIMM.
- Частота: Зависит от модели процессора и конфигурации памяти, достигая 2400 МГц с CPU v4.
Смешивать модули RDIMM и LRDIMM в одном сервере нельзя. Для максимальной производительности рекомендуется устанавливать одинаковые модули во все каналы памяти.
Дисковая подсистема: отсеки SFF/LFF и контроллеры Smart Array
Сервер выпускался в нескольких вариантах шасси, от которых зависит дисковая корзина:
- 8 SFF: 8 отсеков для дисков 2.5". Самая распространенная версия.
- 10 SFF: 10 отсеков для дисков 2.5". Нужна отдельная корзина на 2 диска : Универсальный отсек HP 2SFF SAS/ SATA Universal Media Bay Kit for DL360 Gen9 (764630-B21)
- 4 LFF: 4 отсека для дисков 3.5". Подходит для создания файловых хранилищ.
За работу с дисками отвечают RAID-контроллеры HPE Smart Array. Наиболее популярные модели:
- Smart Array P440ar: Стандартный контроллер для большинства задач. Подключается в специальный слот на материнской плате, не занимая PCIe. Требует аккумулятор для полноценной работы, который крепится не к контроллеру как в предыдущих поколениях серверов а отдельно к материнской платы за блоком вентиляторов параллельно бекплейну. Батарея HP 96w Smart Storage Battery With 145mm Cable For Dl/ml/sl Gen9 Servers , 815983-001, 727258-B21
- Встроенный B140i: Базовый SATA-контроллер с поддержкой программного RAID. Подходит для загрузочных дисков или нетребовательных конфигураций.
Сетевые возможности и слоты расширения PCIe 3.0
Для подключения к сети в DL360 Gen9 используется гибкий подход с дочерними платами FlexibleLOM. Стандартно серверы поставлялись с адаптером на 4 порта по 1 Гбит/с (HPE 331i/331FLR), но его легко заменить на 2x10 Гбит/с или более производительные решения.
Для установки дополнительных карт (RAID-контроллеров, сетевых адаптеров, HBA) предусмотрены слоты расширения PCIe 3.0. В стандартной конфигурации доступно два слота, но с помощью опциональной второй райзер-карты их количество можно увеличить до трех.
Где искать официальные спецификации (QuickSpecs)?
Главный документ для любого системного администратора, работающего с оборудованием HPE, — это QuickSpecs. В нем содержатся исчерпывающие технические спецификации сервера, списки совместимых компонентов, опций и их парт-номера. Многих владельцев оборудования интересует, как найти quickspecs по данному серверу, особенно для моделей прошлых поколений.
Проще всего найти документ, введя в поисковик запрос HPE ProLiant DL360 Gen9 QuickSpecs PDF. Обращайте внимание на следующие моменты:
- Источник: Старайтесь скачивать PDF с официальных сайтов HPE, например, с портала HPE Support Center или PSNow.
- Версия: Ищите "Worldwide" (WW) версию документа. Версии для отдельных регионов (например, "North America") могут содержать неполную информацию и реже обновляются.
- Дата: Чем свежее документ, тем полнее в нем список совместимых компонентов, включая те, что вышли позже самого сервера.
QuickSpecs — это ваш главный помощник в проверке совместимости комплектующих.
Разбираем сервер HP DL360 Gen9 на компоненты: обязательные комплектующие и их парт-номера
Если вы собираете сервер с нуля или ищете замену вышедшей из строя детали, вам понадобятся точные номера запчастей (part numbers). Ниже мы постараемся перечислить все обязательные комплектующие и их парт-номера, которые чаще всего требуются для сборки или ремонта.
Внимание: Парт-номера могут меняться. Всегда сверяйтесь с QuickSpecs или наклейками на самих компонентах. Указанные номера — для примера и ориентации.
Системная плата (System Board)
Материнская плата — основа сервера.
744009-001(Spare Part:790432-001)
Процессоры и совместимые радиаторы охлаждения
Для каждого процессора нужен свой радиатор. Их два типа: стандартный и высокопроизводительный (performance). Последний обязателен для CPU с высоким TDP (обычно свыше 120 Вт).
| Компонент | Пример | Парт-номер (Spare Part) |
|---|---|---|
| Процессор | Intel Xeon E5-2650 v4 | 817941-B21 (для заказа) |
| Стандартный радиатор | Для CPU до 120 Вт | 734042-001 |
| Высокопроизв. радиатор | Для CPU свыше 120 Вт | 734043-001 |
Модули оперативной памяти (DIMM)
Используйте только HPE SmartMemory для гарантированной стабильности.
| Тип памяти | Объем | Парт-номер (Spare Part) |
|---|---|---|
| DDR4 RDIMM | 16 ГБ, 2133 МГц | 752369-081 |
| DDR4 RDIMM | 16 ГБ, 2400 МГц | 809082-091 |
| DDR4 LRDIMM | 32 ГБ, 2400 МГц | 809084-091 |
Блоки питания (PSU)
Сервер использует блоки питания HPE Flexible Slot. Для резервирования нужно устанавливать два одинаковых БП.
| Мощность | Эффективность | Парт-номер (Spare Part) |
|---|---|---|
| 500W | Platinum | 754377-001 |
| 800W | Platinum | 754381-001 |
| 1400W | Platinum Plus | 754383-001 |
Стандартные и высокопроизводительные вентиляторы (Fan Modules)
В сервере 7 отсеков для вентиляторов. В однопроцессорной конфигурации достаточно 5 стандартных вентиляторов. Для двух процессоров или использования некоторых плат расширения требуются все 7, причем часть из них должны быть высокопроизводительными (High Performance).
- Стандартный вентилятор: 750688-001 ,792852-001, 775415-001 (Spare Part)
- Высокопроизводительный вентилятор:
775416-001 DL360 Gen9 High performance Fan 765491-001 792854-001(Spare Part)
Райзер-карты (Riser Cards) для слотов расширения
Райзеры определяют количество и тип доступных слотов PCIe.
- Основной райзер (Primary):
744011-001(2 слота: x16 и x8) - Вторичный райзер (Secondary):
744012-001(1 слот x16, требует 2-й CPU)
Нюансы подбора конфигурации и проверка совместимости
Сборка или апгрейд сервера Gen9 требует внимания к деталям. Вот несколько ключевых моментов, о которых нельзя забывать:
- Совместимость CPU и BIOS: Как уже упоминалось, для процессоров E5-2600 v4 нужна свежая прошивка BIOS. Проверяйте версию перед покупкой CPU.
- Требования к охлаждению: Установка мощного процессора (TDP > 120W), второго CPU или некоторых PCIe-карт (например, GPU) требует обязательной установки высокопроизводительных вентиляторов и радиаторов. Система не запустится или будет работать с ошибками, если требования по охлаждению не выполнены.
- Память: Не смешивайте RDIMM и LRDIMM. Для оптимальной производительности следуйте правилам заполнения слотов, описанным в QuickSpecs или на внутренней стороне крышки сервера.
- Контроллер и диски: Убедитесь, что ваш RAID-контроллер (например, P440) оснащен кэш-модулем (FBWC)? если он предусматривает его установку. В модели с приставкой AR - кэш встроен, и исправным аккумулятором. Без них производительность записи будет крайне низкой.
Лучшие практики эксплуатации диктуют простое правило: если сомневаетесь — сверяйтесь с официальной документацией. Это сэкономит вам время и деньги.
Первый запуск и удаленное управление с помощью iLO 4
Одна из сильнейших сторон серверов HPE — встроенная система удаленного управления HP DL360 gen9 под названием iLO (Integrated Lights-Out). В поколении Gen9 используется iLO 4.
iLO — это, по сути, отдельный компьютер внутри вашего сервера со своим процессором, памятью и сетевым портом. Он позволяет:
- Включать, выключать и перезагружать сервер удаленно.
- Получать доступ к консоли (экрану) сервера через веб-браузер или Java-апплет, как если бы вы сидели прямо перед ним.
- Монтировать образы ISO для установки операционной системы.
- Следить за состоянием всех компонентов: температурой, скоростью вентиляторов, состоянием дисков и блоков питания.
Для доступа к полному функционалу, включая удаленную консоль, требуется лицензия iLO Advanced. В 2026 году найти такие лицензии можно на вторичном рынке. Базовый функционал (мониторинг, управление питанием) доступен бесплатно.
Обслуживание и обновление прошивок в 2026 году
Техническое обслуживание сервера не заканчивается на его сборке. Для стабильной работы крайне важно поддерживать в актуальном состоянии прошивки всех компонентов: BIOS/UEFI, iLO, RAID-контроллера, сетевых карт и дисков.
HPE предоставляет для этого удобный инструмент — Service Pack for ProLiant (SPP). Это загрузочный ISO-образ, который содержит все последние обновления для вашей модели сервера.
Где искать SPP для Gen9 в 2026 году?
- Перейдите на сайт HPE Support Center.
- Найдите страницу загрузок для ProLiant DL360 Gen9.
- Ищите "Service Pack for ProLiant (SPP)". Поскольку сервер уже не новый, вам, скорее всего, понадобится последняя доступная версия, выпущенная специально для серверов Gen9 (например, Post-Production Gen9 SPP).
Регулярное обновление через SPP — лучший способ избежать проблем с совместимостью, исправить ошибки и закрыть уязвимости в безопасности.
Частые вопросы по серверу HP DL360 Gen9
Можно ли использовать в сервере диски и память не от HPE?
Технически — да, но это не рекомендуется. При использовании неоригинальных дисков вы, скорее всего, потеряете возможность мониторинга их состояния (S.M.A.R.T.) через iLO и Smart Array, а вентиляторы могут начать работать на повышенных оборотах. С неоригинальной памятью есть риск нестабильной работы и отсутствия функций коррекции ошибок, которые предоставляет HPE SmartMemory.
Почему вентиляторы сильно шумят и как это можно исправить?
Высокий уровень шума вентиляторов — одна из самых частых жалоб. Причины могут быть следующими:
- Установлена неподдерживаемая PCIe-карта: Сервер не может определить ее температурные требования и включает вентиляторы на максимум.
- Устаревшие прошивки: Обновите BIOS и iLO через SPP. Часто это решает проблему.
- Неправильный выбор вентиляторов: Установлены стандартные вентиляторы там, где требуются высокопроизводительные.
- Высокая температура в помещении: Проверьте условия в серверной.
- Пыль: Забитые радиаторы мешают охлаждению.
Где искать драйверы для современных ОС и пакет обновления SPP?
Все драйверы, прошивки и пакеты SPP для DL360 Gen9 следует искать на официальном портале HPE Support Center. Даже для старого оборудования HPE сохраняет архив драйверов. Выберите вашу операционную систему (например, Windows Server 2022 или дистрибутив Linux) и скачайте необходимые файлы.
Как правильно обновить BIOS и прошивку контроллера iLO?
Самый безопасный и простой способ — использовать загрузочный образ Service Pack for ProLiant (SPP). Он автоматически определит все компоненты вашего сервера и предложит обновить их до совместимых версий, соблюдая все зависимости. Альтернативный способ — скачать файлы прошивок с сайта HPE и загрузить их через веб-интерфейс iLO.
