Как выбрать контроллеры, батареи и кэш для серверов HP G7, Gen8 и Gen9: полное руководство 2026

Даже в 2026 году серверы HP ProLiant поколений G7, Gen8 и Gen9 продолжают выполнять критически важные задачи во многих IT-инфраструктурах. Их полная замена не всегда экономически оправдана, особенно когда узким местом становится производительность дисковой подсистемы. Грамотный апгрейд, включающий подбор совместимых контроллеров, батарей и кэша для серверов HP G7, Gen8 и Gen9, позволяет значительно повысить скорость операций ввода-вывода (I/O) и надежность хранения данных, продлевая жизненный цикл оборудования с минимальными затратами. Эта статья — техническое руководство по выбору и установке ключевых компонентов RAID-подсистемы для каждой из этих платформ.

Выбор RAID-контроллера: основа производительности дисковой подсистемы

RAID-контроллер в серверах ProLiant — это не просто устройство для организации дисковых массивов. Он управляет кэшированием операций записи, обеспечивает защиту данных в кэше при сбоях питания и напрямую влияет на общую производительность I/O. Неисправность или отсутствие модуля защиты кэш-памяти (батареи или суперконденсатора) приводит к принудительному переключению контроллера из быстрого режима write-back в медленный write-through, что катастрофически снижает скорость записи.

Встроенные и внешние PCI контроллеры: что лучше для ваших задач?

При выборе контроллера важно различать два основных форм-фактора:

·         Встроенные (Integrated/Embedded): Маркируются суффиксами i (например, P420i) или ar (P440ar). Эти контроллеры интегрированы на материнской плате или устанавливаются в специальный слот, как в случае с FlexibleLOM или Flexible Smart Array в Gen8/Gen9. Они являются базовым решением, но их апгрейд ограничен модельным рядом, совместимым с конкретной платой.

·         Внешние (PCI/Add-on): Устанавливаются в стандартный слот расширения PCIe (например, P410, P440). Такие контроллеры предлагают большую гибкость при модернизации, так как их можно переносить между совместимыми серверами. Они часто обладают более высокой производительностью и поддерживают большее количество дисков.

Выбор зависит от задачи. Для стандартных конфигураций достаточно встроенного контроллера. Для высоконагруженных систем или при необходимости подключения большого числа накопителей целесообразно использовать более производительный внешний PCI-контроллер.

Обзор моделей контроллеров Smart Array для каждого поколения

Совместимость компонентов — ключевой фактор при апгрейде. Использование контроллера, предназначенного для другого поколения, может привести к неработоспособности системы, проблемам с драйверами или некорректной работе с утилитами управления вроде iLO.

Поколение G7: фокус на Smart Array P410/P410i

Для серверов этого поколения основным контроллером является Smart Array P410 (PCI) и его встроенный аналог P410i.

·         Интерфейс: SAS 3 Гбит/с.

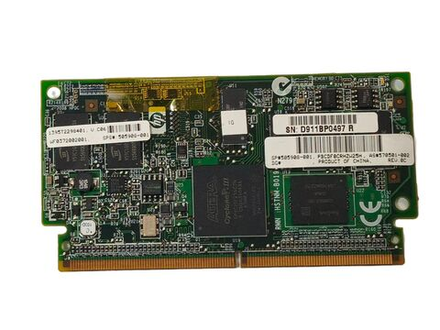

·         Кэш: Поставлялись с кэш-памятью объемом 256 МБ, 512 МБ или 1 ГБ (DDR2).

·         Защита кэша: Поддерживали как батарейные модули (BBWC), так и более современные суперконденсаторы (FBWC), в зависимости от конкретной ревизии и комплектации.

Поколение Gen8: стандарт — Smart Array P420/P420i

Серверы Gen8 оснащались контроллерами Smart Array P420 (PCI) и P420i (встроенный, Flexible Smart Array).

·         Интерфейс: SAS 6 Гбит/с.

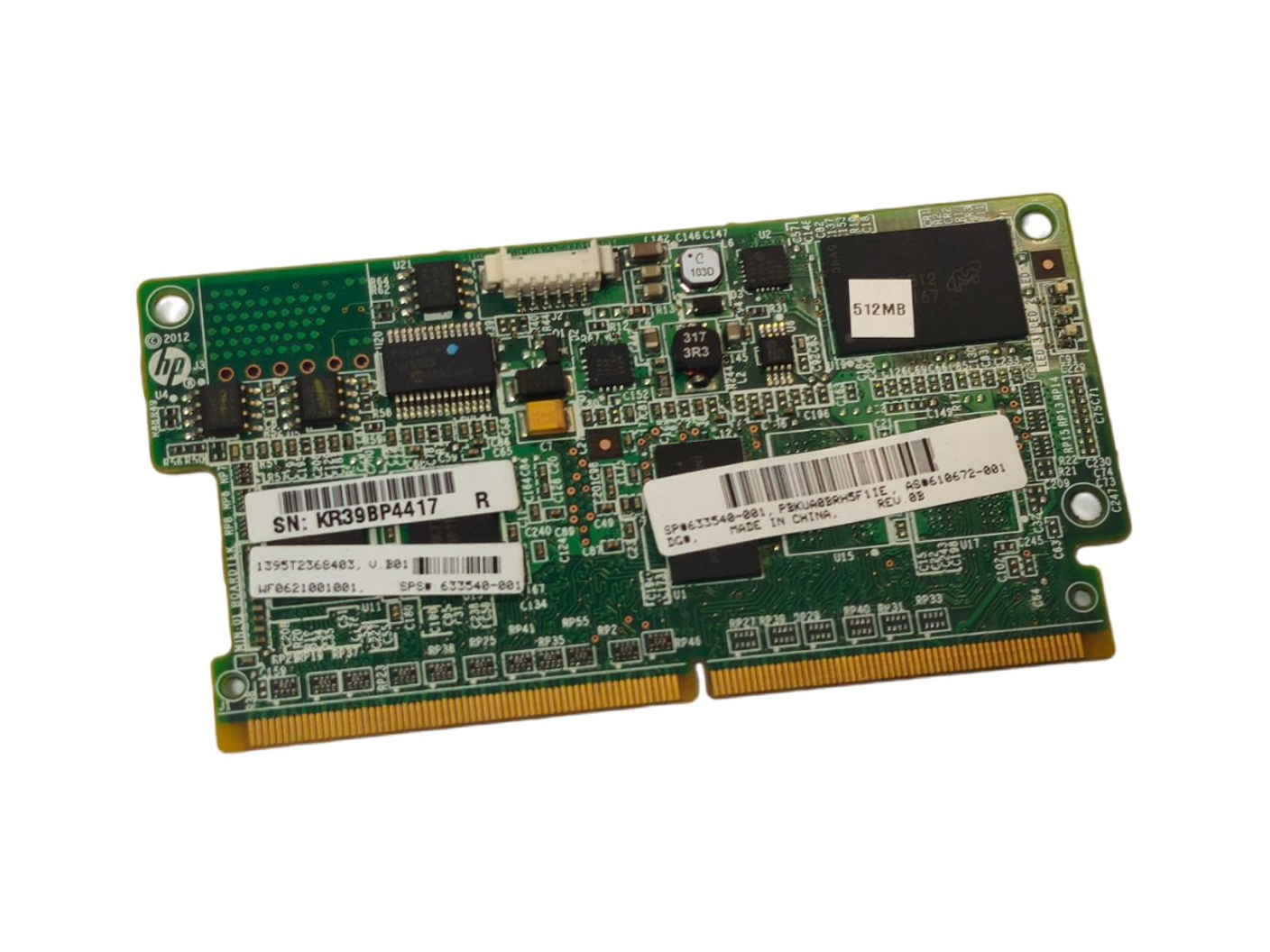

·         Кэш: Стандартно комплектовались кэш-модулями FBWC (Flash-Backed Write Cache) объемом 512 МБ, 1 ГБ или 2 ГБ (DDR3).

·         Защита кэша: Использовали суперконденсатор (HPE Smart Storage Battery), который обеспечивал питание для переноса данных из DRAM во флеш-память.

Поколение Gen9: контроллеры P440ar и P440

Для Gen9 характерны контроллеры Smart Array P440ar (модульный, для установки в специальный слот) и P440 (PCIe) и P840.

·         Интерфейс: SAS 12 Гбит/с.

·         Кэш: Комплектуются кэшем FBWC объемом 2 ГБ или 4 ГБ (DDR3).

·         Защита кэша: Как и в Gen8, используется надежный суперконденсатор HPE Smart Storage Battery.

Важность парт-номеров для 100% совместимости

Даже контроллеры с одинаковым названием, например, Smart Array P410, могут иметь разные парт-номера (Part Number, P/N). От парт-номера зависит ревизия платы, прошивка, а главное — комплектация (наличие и объем кэша, тип модуля питания, крепежная планка).

Перед покупкой всегда сверяйте парт-номер (P/N, Spare P/N) на вашем старом компоненте с тем, что предлагает поставщик. Это единственный надежный способ гарантировать полную аппаратную и программную совместимость.

Ускоряем дисковую подсистему: все о кэш-памяти для контроллеров

Кэш-память на RAID-контроллере — это буфер из быстрой DRAM, который используется для временного хранения данных перед их записью на диски. От его наличия, объема и работоспособности напрямую зависит производительность всей дисковой подсистемы.

Роль кэша в скорости обработки данных

Основная функция кэша — ускорение операций записи за счет режима Write-Back.

1.       Приложение отправляет данные на запись.

2.       Контроллер помещает их в свою быструю кэш-память и немедленно сообщает операционной системе об успешном завершении операции.

3.       Физическая запись данных на медленные HDD или SSD происходит позже, в фоновом режиме.

Этот механизм значительно снижает задержки (latency) и повышает пропускную способность (IOPS). Однако он создает риск потери данных, находящихся в кэше, в случае внезапного отключения питания. Именно для защиты этих данных и служат батареи и суперконденсаторы. Если модуль защиты неисправен, контроллер автоматически переходит в безопасный, но медленный режим Write-Through, где данные записываются одновременно и в кэш, и на диск, что сводит на нет все преимущества кэширования.

Типы и оптимальный объем кэш-памяти: от 512 МБ до 2 ГБ

Объем кэша напрямую влияет на производительность при интенсивных операциях записи.

·         512 МБ: Базовый объем для серверов G7/Gen8. Подходит для файловых серверов и систем с невысокой нагрузкой на запись.

·         1 ГБ – 2 ГБ: Оптимальный выбор для серверов виртуализации, баз данных (SQL, Oracle), почтовых серверов и других систем с большим количеством случайных операций записи. Больший объем кэша позволяет контроллеру более эффективно агрегировать и упорядочивать блоки данных перед записью на диски.

Кэш-память для контроллеров не является универсальной. Модули DDR2 от контроллеров G7 несовместимы с контроллерами Gen8/Gen9, использующими DDR3. Всегда подбирайте модуль, предназначенный для вашей модели контроллера.

Защита данных при сбое питания: батареи и суперконденсаторы

Модуль резервного питания — это страховка для данных в кэше. Существует два основных типа батарей и конденсаторов для кэша: BBWC и FBWC.

Батареи (BBWC): Особенности для серверов G7

BBWC (Battery-Backed Write Cache) — это модуль с перезаряжаемой литий-ионной батареей. Он обеспечивает питание для микросхем DRAM на кэш-модуле в течение 24–72 часов, чтобы данные сохранились до восстановления питания.

·         Преимущества: Проверенная временем технология.

·         Недостатки:

·         Ограниченный срок службы (обычно 2–3 года).

·         Деградация емкости со временем.

·         Требуют периодических циклов калибровки (разрядки/зарядки), во время которых кэш на запись отключается.

·         Чувствительность к температуре.

Суперконденсаторы (FBWC): Надежное решение для Gen8 и Gen9

FBWC (Flash-Backed Write Cache) — более современная и надежная система. Она состоит из суперконденсатора (в HP он называется Smart Storage Battery) и модуля флеш-памяти, расположенного на плате кэша.

При сбое питания суперконденсатор выдает короткий, но мощный импульс, достаточный для того, чтобы контроллер скопировал все содержимое волатильной DRAM-памяти в энергонезависимую флеш-память.

·         Преимущества:

·         Значительно более долгий срок службы по сравнению с батареями.

·         Не подвержены «эффекту памяти» и не требуют циклов калибровки.

·         Быстро заряжаются (несколько минут против нескольких часов у BBWC).

·         Более высокая надежность.

Как правильно подключить и заменить модуль питания кэша

Процесс замены достаточно прост и не требует специальных инструментов.

4.       Отключите питание сервера. Полностью обесточьте систему, извлеките кабели питания.

5.       Получите доступ к контроллеру. Снимите кожух сервера и найдите RAID-контроллер.

6.       Отключите старый модуль. Аккуратно отсоедините кабель, идущий от старой батареи или конденсатора к плате кэша.

7.       Демонтируйте старый модуль. Он может быть закреплен на специальном держателе на шасси сервера или на самом контроллере.

8.       Установите новый модуль. Закрепите его на штатном месте.

9.       Выполните подключение батареи. Подключите кабель от нового модуля к соответствующему разъему на плате кэша. Убедитесь, что разъем вставлен плотно и правильно.

10.   Соберите сервер и включите питание. При загрузке система обнаружит новый модуль. Проверить его статус можно в POST-сообщениях контроллера или через интерфейс iLO в разделе System Health.

Полная таблица совместимости: Контроллеры, кэш и батареи для вашего HP

Для удобства мы свели ключевые данные по совместимости в одну таблицу. Указанные парт-номера являются примерами и могут отличаться; всегда проверяйте точную совместимость для вашей конфигурации.

Где купить проверенные комплектующие для серверов HP

Приобретение комплектующих для серверов, снятых с производства, требует особого подхода. Покупка на общих торговых площадках у частных лиц несет риски: компонент может быть нерабочим, несовместимым или иметь скрытые дефекты, такие как деградировавшая батарея.

Оптимальный вариант — обращаться к специализированным поставщикам серверного оборудования. Такие компании:

·         Тестируют все поступающие компоненты.

·         Предоставляют гарантию на свою продукцию.

·         Имеют в штате технических специалистов, которые помогут точно подобрать деталь по парт-номеру и проконсультируют по вопросам совместимости.

Это гарантирует, что вы получите исправное и на 100% совместимое оборудование, готовое к установке и работе.

Часто задаваемые вопросы (FAQ)

Как понять, что пора менять батарею RAID-контроллера?

Основные признаки: сообщение об ошибке во время загрузки сервера (POST screen), например POST Error: 1783-Slot X Drive Array Controller Cache a is Disabled..., предупреждение в логах iLO или System Management Homepage о статусе Degraded или Failed у батареи, а также резкое падение производительности дисковой подсистемы при операциях записи.

Можно ли установить контроллер от сервера Gen9 в Gen8?

Технически, PCIe-контроллер (например, P440) может запуститься в сервере Gen8, но это не поддерживается производителем (HPE). Вы столкнетесь с отсутствием официальных драйверов, несовместимостью с прошивкой системной платы и утилитами управления. Модульные контроллеры (P440ar) физически несовместимы со слотами в серверах Gen8. Рекомендуется использовать только те контроллеры, которые предназначены для вашего поколения сервера.

Что такое парт-номер (part number) и где его найти на компоненте?

Парт-номер (P/N) — это уникальный код продукта, который HP/HPE присваивает каждой детали. Он находится на белой наклейке непосредственно на самом компоненте (на печатной плате, корпусе батареи). Ищите обозначения P/N, Spare P/N или Option P/N. Это самый надежный идентификатор для проверки совместимости.

Влияет ли объем кэша на надежность хранения данных?

Нет, объем кэша напрямую влияет только на производительность. За надежность и сохранность данных в кэше во время сбоя питания отвечает исключительно модуль защиты — BBWC (батарея) или FBWC (суперконденсатор). Без исправного модуля защиты любой объем кэша становится бесполезным для ускорения записи, так как контроллер перейдет в безопасный режим write-through.
